| Menşe yeri: | Çin |
| Marka adı: | FY |
| Sertifika: | PED Certificates,ABS,BV,DNV,RINA,GL,LR,NK,KR,CCS |
| Model numarası: | FY-0010 |
| Min sipariş miktarı: | Pazarlık edilebilir |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Tahta sandık, demir palet veya müşterinin siparişi gibi deniz layık ambalaj. |
| Yetenek temini: | ayda 6000 ton |
| isim: | Dövme Çelik Yüzükler | Boyutlar: | Maksimum OD 5000 mm'dir, |
|---|---|---|---|
| Ağırlık: | 20Kg-15000Kg | Isı tedavisi: | söndürme ve temperleme |
| işleme: | Kaba İşleme veya Bitirme İşleme | Başvuru: | Rulmanlar , Dişliler , Burçlar |
| Vurgulamak: | FSAE1045 orged Çelik Yüzükler,1500mm Haddelenmiş Çelik Boru Yüzükler,Dövme Çelik Yüzükler Darbe Dayanımı |
||
Rulmanlar, Dişliler, Burçlar İçin Darbe Dayanımı Dövme Çelik Yüzükler
| İSİM | AISI 4340 (34CrNiMo6, 1.6582) Yem makineleri için Dövme Dövme Çelik Yüzükler/Dikişsiz Haddelenmiş Dövme Yüzükler |
| MALZEME | KARBON ÇELİK: ASTM: ASTM 1020, ASTM 1045 vb. PASLANMAZ ÇELİK: ASTMA182 F304, ASTMA182 F316, vb. ALAŞIM ÇELİK: 42CrMo4, 35CrMo4, Q345, vb. |
| TİP | HALKA, FLANŞ, BORU LEVHA, MİL |
| İŞLEM | SORUŞTURMA-FİYATLANDIRMA-TEKLİF-SİPARİŞ-MALZEME TESTLERİ-KESME-ISI-DÖVME- İŞLEME-ISIL İŞLEM- SON İŞLEME- MUAYENE- TESLİMAT. |
| DÖVME İŞLEMİ | ÜCRETSİZ DÖVME |
| İŞLEME | KABA MAKİNA |
| ISI İŞLEM | N+T+A+Q |
| KALİTE KONTROL | GEREKLİ OLARAK TESLİMAT ÖNCESİ KONTROL |
Dövme Çelik Yüzükler Şartname
| Anahtar bileşen | Manyetik olmayan tutma halkası, en yüksek stresi taşıyan bileşenlerden biri olan ağır turbonatörün kritik bir bileşenidir ve tutma halkası vasıtasıyla, rotorun her iki ucunda bobin bloğunun döndüğü yere merkezkaç kuvveti taşınır. |
| özellikleri | Tutma halkası, yüksek hızda çalışma sırasında rotor bobinlerinin elektrik santrallerinde feci kazalara neden olabilecek kaçak hasarlardan korumak için uçlardaki bobinleri sıkıştırmak için rotorların her iki ucuna sıcak bir şekilde monte edilmiştir. |
| notlar | Çin'de benzersiz ağır tutma halkası presleri mevcuttur ve bunlar tarafından 3 MW - 1.000 MW kaliteleri gibi özelliklere sahip tüm tutma halkaları üretilebilir. |
Dövme Çelik Yüzük Detayları
ASTM/ASME Standardı A105
1. Kimyasal elementler:
| C≤0.30% | Si:0.15~0.3 | Mn:0,6~1,35 | S≤0.040% | P≤0.035% |
| Cu≤0.4% | Ni≤0.4% | Mo≤0.12% | V≤0.03% | Cr≤0.3% |
2. Isıl İşlem:
Söndürme + Temperleme
3. Mekanik Özellikler:
| Kalem | LF2 Sınıf1 ve LF2 Sınıf2 |
| Çekme Mukavemeti | ≥ 485 Mpa |
| Güçlendirilmiş | ≥ 250 Mpa |
| Uzama Oranı | ≥ %22 |
| Alanın azaltılması | ≥ %22 |
4. Sertlik:≤ 187HB
| Kalem | Sıcaklık | Minimum ortalama darbe enerjisi | Minimum darbe enerjisi |
| LF2 Sınıf1 | -46℃ | 20J | 16J |
| LF2 Sınıf2 | -18℃ | 27J | 20J |
5. Kısa tanıtım:
En büyük OD:5000mm
En Büyük Ağırlık: 15000kg
Yüzey Finish 3.2um Ra Veya Gerektiği gibi.
Dövme Azaltma Min:3.1 Veya Gerektiği Gibi
6. Ana üretim ekipmanları:
|
Ad&Açıklama |
Kapasite |
Miktar |
|
3600Hidrolik pres |
Maks.18T'de tek dövme |
1 |
|
2000T hidrolik pres |
Maks.9T'de tek dövme |
2 |
|
800 hidrolik pres |
Maks.5T'de tek dövme |
1 |
|
6T elektrikli hidrolik kırıcı |
5T'de max.tek dövme |
1 |
|
3T elektrikli hidrolik kırıcı |
Max.tek dövme in3T |
1 |
|
Hava çekici |
250kg'dan 1000kg'a kadar max.tek dövme |
7 |
|
Dövme operasyon makinesi |
20T-5T'den Max.singe dövme |
7 |
|
Isıl işlem Fırını |
Max.8000*5000*1500mm |
11 |
|
CNC delme makinesi |
Max.5000mm |
2 |
|
dikey torna |
1600'den 5000 mm'ye |
60 |
|
yatay torna |
Max.5000mm |
70 |
|
şerit testere makinası |
260-1300mm |
36 |
7. Sertifika Listesi:
| Jiangyin Fangyuan'ın sertifika listesi | ||
| ISO9001:2008 | ISO14001:2004 | PED Sertifikası |
| ABS Sertifikası | BV Sertifikası | DNV Sertifikası |
| RINA Sertifikası | GL Sertifikası | LR Sertifikası |
| CCS Sertifikası | NK Sertifikası | KR Sertifikası |
| API-6A Sertifikası | API-17D Sertifikası | CNAS Sertifikası |
8. Şirket Tanıtımı:
| Jiangyin Fangyuan Ringlike Dövme Flanş Ltd.Şti 1993 yılında kurulmuştur. Çin Metal Şekillendirme Endüstrisi Konfederasyonu, Çin rüzgar enerjisi birliği, Çin petrol ve Petro-kimya Ekipmanları Endüstrisi Derneği üyesidir. Çin'in önde gelen dövme üreticisi olarak firmamız dövme halkalar, dövme diskler, dövme mil, flanşlar, valf dövme ve basınçlı kap dövme üretiminde uzmanlaşmıştır. Şirket, toplam 100.000 m2 (metrekare) alanı, 70.000 m2 (metrekare) inşaat alanını kapsamaktadır.Şirkette 600 personel var.Bunların arasında 138 kıdemli mühendis ve teknisyen var.Ayrıca kendi test merkezi laboratuvarımız var.kimyasal analiz, metaloskop testi, spektrometre testi, mekanik özellik testi ve Ut testi yapabilen. Şirket ISO9001,ISO14001, TUV, API,LRS, GL,BV, ABS,DNV, CCS,RINA,KR ve NK tarafından kanıtlanmıştır. buGE,SKF,ABB veSiemensŞimdi bizim ana forgein müşterilerimiz. Şirketimin sizinle uzun vadeli bir işbirliği ilişkisi kurma fırsatına sahip olabileceğini umuyorum. En kısa zamanda sorunuzu almayı umuyorum. |
9. Ürünler süreci:

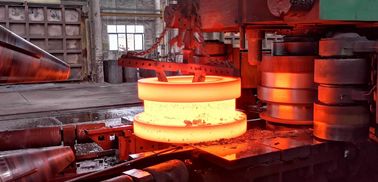

Dövme imalat ve teftiş süreci aşağıdaki resimde gösterilmektedir:
